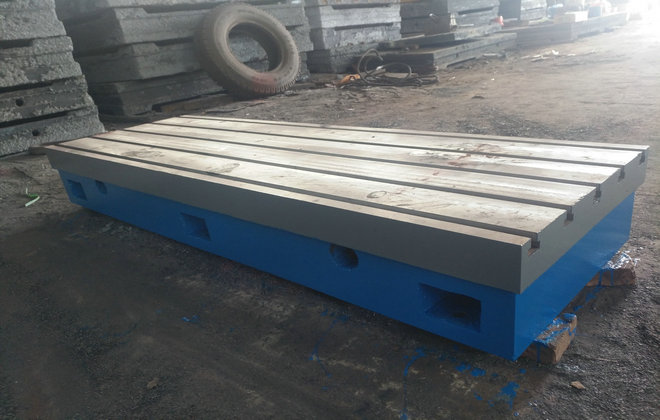

簡介：劃線T型槽平板,T型槽平臺,劃線鑄鐵平臺,鉗工劃線平臺,鑄鐵平臺-以上產品全意廠家均生產,劃線T型槽平板是一款應用范圍比較廣的產品,表面帶有T型槽更加方便使用操作。

劃線T型槽平板在制造過程中進行取樣理化試驗、金相分析，考核產品是否達到各項技術指標。

劃線T型槽平板材質:HT200-300,QT400

劃線T型槽平板規格:1000*800-4000*8000mm

劃線T型槽平板是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，

劃線T型槽平板也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等

劃線T型槽平板的工作面采用刮研工藝，工作面上可加工V形、T型、U型槽、燕尾槽、和圓孔、長孔等。

劃線T型槽平板臺的生產工藝流程基本是：

1.毛坯：按技術要求制圖紙、按圖紙制作木型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位；

2.機械加工：外觀檢驗并劃線、加工、檢驗；

3.工件調平、人工刮研、檢驗科檢驗；

4.T型槽平臺的外觀處理、噴漆、包裝、入庫。

劃線T型槽平板在制造過程中進行取樣理化試驗、金相分析，考核產品是否達到各項技術指標。

劃線T型槽平板研制開發全部采用CAD／CAM技術。產品制成筋板式和箱體式，工作面有長方形、正方形或圓形，制造鉗工劃線T型槽平臺的灰經過孕育處理，使鉗工劃線T型槽平臺的強度和韌性都優于普通灰劃線T型槽平臺，而且鉗工劃線T型槽平臺經過孕育處理，使得鉗工劃線T型槽平臺組織均勻，性能一致。

劃線T型槽平臺的加工工藝：實型模型及工裝→實型鑄造→鑄件人工時效處理→粗加工→二次人工時效→精加工→人工刮研→檢驗合格→包裝。

劃線T型槽平臺的工作面采用刮研工藝，工作面上可加工V形、T型、U型槽、燕尾槽、和圓孔、長孔等。

對于“3”級劃線T型槽平臺的工作面可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um（按GB1031－83《粗糙度參數及其數值》）。

劃線T型槽平板使用說明：平臺的工作面要擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和劃線T型槽平臺的工作面有過激的碰撞，防止損壞劃線平板的工作面;工件的重量更不可以超過劃線平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線工作平臺的結構，甚至?xí)斐纱笮蛣澗€平板平臺變形，使之損壞，無法使用。
